很久以前就有的想法，我想把编曲宿主软件的 MIDI 事件输出到外部，然后就能根据它做一些音乐可视化的应用。

1.从宿主软件输出 MIDI 信号

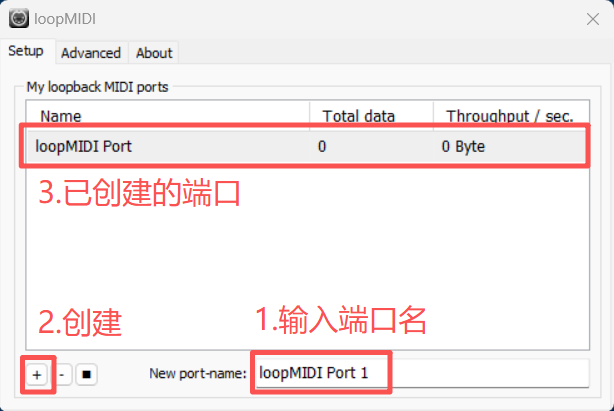

宿主软件都是可以输出MIDI信号的，但需要一个中间软件转发才能被本机读取，这个软件就是 LoopMIDI。安装它打开后，按照下图创建端口。

注：MacOS 自带这个功能，直接启动台搜“音频 MIDI 设置”，怎么设置可以问AI.

创建完成后，就可以在宿主中选中输出的端口了，MIDI 协议最多创建 256 个端口(Port)。

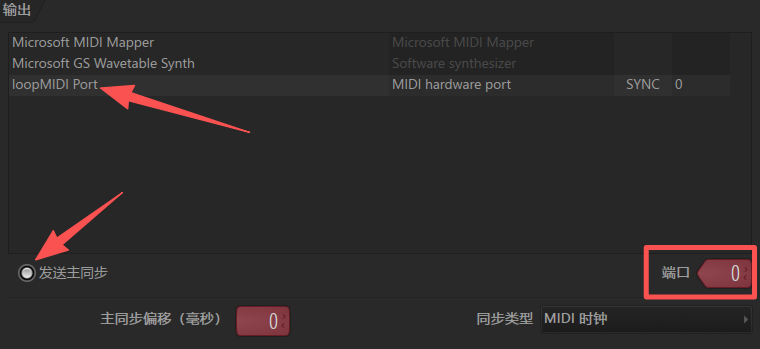

以 FL Studio 为例，打开 选项 - MIDI 设置，在输出一栏，启用刚才创建的端口，并且为它绑定一个端口号 (例如 0 号端口)。

每个端口有 16 个通道，用于端口内的信号区分。

在通道机架上添加一个 MIDI Out，设置它将要输出信号的端口号 (例如 0 号端口)、通道 (例如 16 号通道)。 默认输出通道为 1，如果多个 Midi Out 向同一个端口输出，修改通道就很有必要了。或者也可以将音符颜色映射到通道。

这样一来，钢琴窗内的音符，便会通过指定的端口号、通道号、发送到信号到 LoopMIDI 了。

2.前端绑定

配置好宿主和 LoopMIDI 后，我们演示在浏览器中采用 WebMIDI.js 来读取信号（当然也可以在其他软件、宿主、游戏引擎中读取）。

先获取前面 LoopMIDI 中创建的端口：

// 先定义端口变量备用
let input;
// 启用 MIDI，会弹窗获取授权
WebMidi.enable().then((midi) => {
    // 找到你要的端口（可以根据端口名称判断，这里演示直接取第1个）
    input = midi.inputs[0];
})

然后就可以监听端口事件了：

// 监听 "音符按下" 事件
input.addListener("noteon", (event) => {
  // 音符通道
  let channel = event.message.channel
  // 音符音高
  let note = event.dataBytes[0]
  // 音符速度 0~1
  let velocity = event.velocity
  // 其他信息可以打印 event 查看
  console.log(event)
})
// 监听其他事件
input.addListener("noteoff", () => {})

这样我们就完成了宿主软件和浏览器的绑定。

3.事件分发

以 React 为例，我们需要实现简单的订阅模式，以便分发MIDI事件到各组件，这里采用 mitt.js。

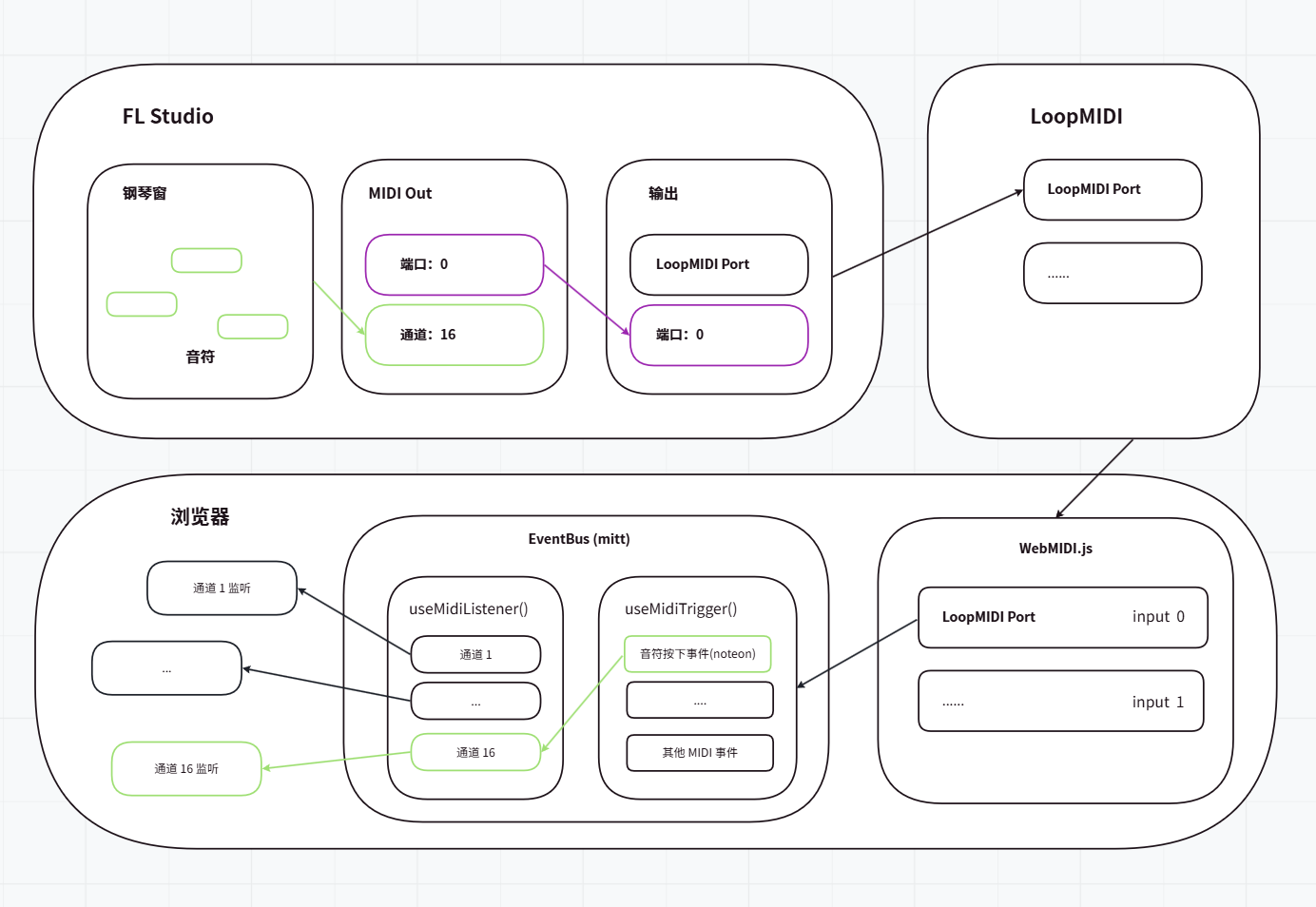

简单来说我们需要实现两个 Hook，一个用于监听的 useMidiListener()，一个用于发送的 useMidiTrigger()，架构图如下：

代码如下：

import {useEffect} from "react";
import mitt from 'mitt';
import {type InputEventMap} from "webmidi";

// 创建事件总线
const bus = mitt();

// 事件类型
export type MidiEventName = keyof InputEventMap

// 用于发送事件，传入事件类型
export function useMidiTrigger(name: MidiEventName) {
  return (event: any) => {
    bus.emit(name, event);
  }
}

// 用于监听 指定通道 & 指定类型 的事件
export function useMidiListener( channel: number, name: MidiEventName, callback: (event: any) => void ) {
  // 按通道过滤事件
  let handler = (event: any) => event.message.channel === channel && callback(event)
  useEffect(() => {
    bus.on(name, handler);
    return () => bus.off(name, handler);
  }, []);
}

如何使用？

我们先创建触发器，并且将它绑定到输入端口的监听事件上：

// 创建触发器，关联音符按下事件
const note_on_trigger = useMidiTrigger("noteon")

useEffect(() => {
  // 绑定触发器到音符按下事件
  input?.addListener("noteon", note_on_trigger)

  return () => {
    // 销毁时解绑
    input?.removeListener("noteon", note_on_trigger)
  }
}, []);

然后可以在任意地方创建监听器，就能收到回调。

// 当通道 16 有音符按下，触发回调
useMidiListener(16, "noteon", (event) => {
  // 这里可以执行动画等...
  console.log(event)
})

现在我们就能愉快的将 MIDI 事件转为可视化了。

4.MIDI 事件详解

事件	长度	值	说明
noteon	3	[状态字节，音高, velocity]	音符按下
noteoff	2	[音高, release]	音符抬起
controlchange	2	[CC通道号, 事件值]	CC事件
start	0	/	开始播放
songposition	2	[拍数, 拍数进位]	歌曲位置，每小格
continue	0	/	继续播放

镜头运动约定

通过音符等控制摄像机运动，约定以下协议。

附：CC 控制器用法约定

CC#	描述（Purpose）	值范围	典型用途/说明
0	Bank Select (MSB)	0-127	银行选择（高位），与 CC32 和 Program Change 结合切换补丁。
1	Modulation Wheel (MSB)	0-127	调制轮（高位），通常控制颤音或效果深度。
2	Breath Controller (MSB)	0-127	呼吸控制器（高位），用于动态调制。
3	Undefined	0-127	未定义，可自定义。
4	Foot Controller (MSB)	0-127	脚踏控制器（高位），常用于音量或效果。
5	Portamento Time (MSB)	0-127	滑音时间（高位），控制音高滑移速度。
6	Data Entry (MSB)	0-127	数据输入（高位），用于 RPN/NRPN 参数。
7	Main Volume (MSB)	0-127	主音量（高位），通道整体音量控制。
8	Balance (MSB)	0-127	平衡（高位），左右声道平衡（64 为中心）。
9	Undefined	0-127	未定义。
10	Pan (MSB)	0-127	平移（高位），左右声像定位（64 为中心）。
11	Expression (MSB)	0-127	表情（高位），动态音量变化（相对于 CC7）。
12	Effect Control 1 (MSB)	0-127	效果控制 1（高位），如混响深度。
13	Effect Control 2 (MSB)	0-127	效果控制 2（高位），如延迟。
14-15	Undefined	0-127	未定义。
16-19	General Purpose Controllers (MSB)	0-127	通用控制器（高位），如滑块。
20-31	Undefined	0-127	未定义，可自定义。
32	Bank Select (LSB)	0-127	银行选择（低位），与 CC0 结合。
33	Modulation Wheel (LSB)	0-127	调制轮（低位）。
34	Breath Controller (LSB)	0-127	呼吸控制器（低位）。
36	Foot Controller (LSB)	0-127	脚踏控制器（低位）。
37	Portamento Time (LSB)	0-127	滑音时间（低位）。
38	Data Entry (LSB)	0-127	数据输入（低位）。
39	Channel Volume (LSB)	0-127	通道音量（低位）。
40	Balance (LSB)	0-127	平衡（低位）。
42	Pan (LSB)	0-127	平移（低位）。
43	Expression (LSB)	0-127	表情（低位）。
44	Effect Control 1 (LSB)	0-127	效果控制 1（低位）。
45	Effect Control 2 (LSB)	0-127	效果控制 2（低位）。
46-63	LSB for 14-31	0-127	对应 14-31 的低位，未广泛使用。
64	Hold Pedal (Sustain)	≤63 off, ≥64 on	延音踏板（开关），保持音符持续。
65	Portamento On/Off	≤63 off, ≥64 on	滑音开关。
66	Sostenuto Pedal	≤63 off, ≥64 on	持续踏板（仅保持按下时音符）。
67	Soft Pedal	≤63 off, ≥64 on	柔音踏板，降低音量。
68	Legato Pedal	≤63 off, ≥64 on	连奏踏板。
69	Hold 2 (Pedal)	≤63 off, ≥64 on	保持 2（渐消）。
70	Sound Variation	0-127	声音变化（如音色）。
71	Timbre/Harmonic Content	0-127	音色/谐波内容（谐振）。
72	Release Time	0-127	释放时间。
73	Attack Time	0-127	起音时间。
74	Brightness (Cutoff Frequency)	0-127	亮度（滤波截止频率）。
75-79	Sound Controllers 6-10	0-127	声音控制器，制造商自定义。
80	General Purpose Button 1 (Decay)	≤63 off, ≥64 on	通用按钮 1（衰减）。
81	General Purpose Button 2	≤63 off, ≥64 on	通用按钮 2（高通滤波）。
82-83	General Purpose Buttons 3-4	≤63 off, ≥64 on	通用按钮 3-4。
84	Portamento Control	0-127	滑音控制。
85-87	Undefined	—	未定义。
88	High-Resolution Velocity Prefix	0-127	高分辨率力度前缀。
89-90	Undefined	—	未定义。
91	Reverb Send Level	0-127	混响深度。
92	Tremolo Level	0-127	颤音深度。
93	Chorus Level	0-127	合唱深度。
94	Detune/Celeste Level	0-127	失谐/天籁深度。
95	Phaser Level	0-127	相位器深度。
96	Data Increment	N/A	数据递增（用于 RPN/NRPN）。
97	Data Decrement	N/A	数据递减。
98	NRPN LSB	0-127	非注册参数号（低位）。
99	NRPN MSB	0-127	非注册参数号（高位）。
100	RPN LSB	0-127	注册参数号（低位）。
101	RPN MSB	0-127	注册参数号（高位）。
102-119	Undefined	—	未定义。
120	All Sound Off	0	所有声音关闭（立即静音）。
121	Reset All Controllers	0	重置所有控制器。
122	Local Control	0 off, 127 on	本地控制开关。
123	All Notes Off	0	所有音符关闭。
124	Omni Mode Off	0	全向模式关闭。
125	Omni Mode On	0	全向模式开启。
126	Mono Mode On	0-16	单声道模式（值=通道数）。
127	Poly Mode On	0	多声道模式。
